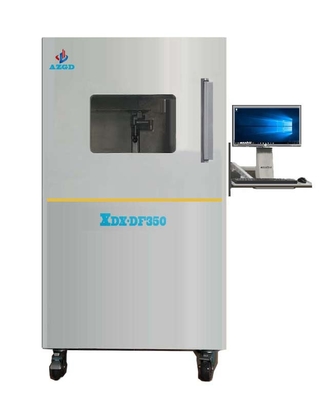

X Ray Machine Mobile/CI/Baterry/equipamento de testes do cartão-matriz portátil do carro
Especificações:
| modelo | 3500A (raio X 100KV) |
| Exposição | 22" monitor do LCD |
| Área da imagem | 600*415 milímetro |
| Definição de imagem | 110 LP/CM |
| Pixel do CCD | 1,3 milhões |
| Especs. da câmera | CCD 25 frames/m da imagem Intensifier+Digital |
| Ampliação | 120 (geométrico)/1200 (sistema) |
| Tensão da saída do raio X | 90 ~ 130 QUILOVOLTS |
| Campo de visão | 0 ~ 70℃ a inclinação, 360℃ gerencie |
| Ponto focal | 5 um |
| Tipo do tubo de raio X | Tubo fechado |
| Fonte de alimentação | C.A. 110~230V/50~60HZ da fase monofásica |
| Peso | 1100KG |
| Peso testavel | amostra <5> |
| Tabela de trabalho | X / Y/Z/linha central de Q |
| Operação manual | o teclado/rato/posicionamento da navegação |
| Processador central | Intel Pentium |
| Memória | 2GB |
| Sistema informático | Win7 |
| Entrada | Teclado |
| Saída do relatório | Economias manuais/auto testaram o doc |
| função video | Padrão |
| Dimensão | 1160*1090*1857 milímetro |
| Navegação | Navegação da varredura automática |
| vista 3D | Imitação |
| O vácuo, BGA, afasta a inspeção | Auto-inspecione a função settable |
| Auto inspeção de BGA | ajuste a contagem da inspeção, da medida e da bolha de BGA |
| Área da inspeção | X / Sentido plano de Y |
| Isolamento especial | Não |
| Umidade da temperatura | 0-40℃ 0-90% |
| Matéria suspendida | poeira da não-condutibilidade |
Aplicações:
1. Semicondutor: Estrutura interna de IC, FC, inspeção do pacote de CSP
2. A carcaça de alumínio relaciona-se aos carros, ao &fissure da bolha da borracha e à inspeção dos produtos da resina
3. Circuito curto & aberto no pacote de BGA, na área da bolha na inspeção de BGA e no auto-julgamento
4. Aeroespacial e forças armadas, perfil aerodinâmico, bala etc.
5. Troche na medicina, FRP em produtos químicos, resina, cerâmica.
6. Bateria de lítio, inspeção dos componentes eletrônicos (o capacitor, resistor, diodo & audion, conduziu etc.)
Características:
1. Micro tubo de raio X importado com empacotamento original (100/130Kv fechou o tubo), intensificador de imagem alto-sensível, 1,3 milhão pixéis industriais
câmera digital do CCD, capaz de detectar o artigo <5>
2. Poder superior ajustável geométrico & ampliação do sistema, fácil encontrar o defeito minúsculo com velocidade de detecção alta.
3. Carta de navegação do sistema, navegando rapidamente e posicionando exatamente.
4. Observe o objeto em ±70°, detectando do ângulo particular, fácil a detectar a estrutura interna
a linha central 5.Five que move-se coordenadamente, com função do CNC auto-detecta na quantidade, apropriada para detectar na grande quantidade com precisão alta.
